Test projektoru JVCDLA-X500R: 3D miniatura dává svůj souhlas

Pokud nevíte, co si vybrat, zeptejte se kamaráda. Při pohledu na bolest vašeho souseda umí neomylně naznačit rozumné řešení. Chcete Hi End? Jděte do toho, kupte si ho. Nemusíte být ale úplně svlečení. Technologie se pohybují rychlostí času – zítra bude ten nejúžasnější model levnější než dnešní špičkové modely… Pojďme si tedy „vyzkoušet“ JVC DLA-X500R, nejmladší model z naší nové řady kinematografů

před samotným nákupem..

Kino projektor JVC DLA-X500R

Metodika testování

Model JVC DLA-X900R byl testován v profesionálním studiu ve zcela tmavé místnosti s neutrálními stěnami, kde věrnost barev téměř neexistuje. Projektor byl jasně nastaven na 135″ plátno Cima by Stewart. – přesně vycentrované, což bylo použito pro zobrazení testovacího obrazu o rozměrech 313×180 cm. Vzdálenost od obrazovky – pět metrů. Měření bylo provedeno kolorimetrem X-Rite i1Display Pro. HCFR Colorimeter 3 byl vybrán jako software volby.1.0.6.

Na rozdíl od starších modelů má DLA-X500R mnohem užší nabídku režimů. Vyzkoušeli jsme všechny režimy prezentované v projektoru: Kino, Animace, Přirozený, Rozmanitost.

Zajímaly nás tyto hlavní parametry, které ovlivňují kvalitu obrazu: barevný gamut, kontrast, gama křivka, škála šedé, přesnost barev, stabilita barevné teploty.

Barevný gamut

To je asi nejviditelnější parametr, který ukazuje, kolik „barvy“ je v nástroji. Dvourozměrné grafy barevného gamutu však nevypovídají celou pravdu. Skutečnost, že obvyklé grafy CIE udávají pouze maximální sytost každé ze tří základních barev červená, modrá, zelená a neukazují, jaké konkrétní barevné kombinace jsou reprodukovány.

Dnes se tedy pokusíme ověřit skutečné schopnosti projektoru pomocí „3D-inch“, objemového barevného grafu.

Užitečný úvod do gramotnosti

Seznamte se: „3D miniatura“ je v podstatě trojrozměrný prostor LAB, který má dva ploché vektory měřící sytost barev a jeden vertikální vektor měřící jas.

Jak vidíte, hodnoty A a B jsou brány jako vodorovné osy. Čím dále jsou A a B od 0 v obou směrech, tím je barva sytější.

Na svislé ose je kanál L – kanál jasu: čím nižší barva, tím tmavší barva, tím vyšší jas.

Trojrozměrný barevný prostor na rozdíl od dvourozměrné grafiky umožňuje velmi přesně posoudit, jak dobře je projektor schopen reprodukovat všechny možné barvy – základní i smíšené – v různých oblastech obrazu: ve stínech, středních tónech a světlech.

Barva, mé zrcadlo, řekni mi..

Aby mohl „3D náhled“ vynést svůj verdikt, byl pro analýzu vygenerován nekalibrovaný profil projektoru.

Začněme porovnáním barevného gamutu projektoru s prostorem sRGB.

V pravém dolním rohu je trojrozměrný diagram, který ukazuje počet barev v každém barevném prostoru. . 1 je referenční, 3 je profil našeho testovacího projektoru

Poloprůhledný obrázek znázorňuje barevný gamut projektoru, zatímco barevný obrázek představuje prostor sRGB. Celkový počet reprodukovatelných barev projektoru je větší než sRGB. Některé z nich však projektor nezobrazuje. To je však zcela normální, i kalibrovaný profesionální monitor zobrazuje 97,8 % sRGB. Problematické oblasti jsou modrozelené a trochu červenooranžové.

Všimněte si, jak dalece barevný gamut projektoru překračuje sRGB v zelených oblastech při vysokém jasu, stejně jako ve středních a tmavých tónech červené, modré, limetkové a téměř všech barev..! To znamená, že barevná paleta projektoru se výrazně překrývá sRGB.

Proto má smysl porovnat pokrytí projektoru s širším prostorem AdobeRGB.

Situace je velmi zajímavá, projektor rozhodně nepokrývá prostor AdobeRGB, ale v některých barvách jej poměrně výrazně překračuje. Všimněte si, jak dobře si projektor poradí s tmavě modrou a karmínovou i červenou barvou.

Popravdě řečeno, světle zelené a světle modré tóny se projektoru příliš nedaří, ale výsledek je celkově velmi dobrý.

Co se týče obrazu, psali jsme o něm již ve vizuálním testu – je nádherný, barvy jsou živé a syté, takže vás vtáhnou do obrazovky jako do virtuální reality.

Nyní přejděme ke konvenčním grafům CIE. Jak můžete snadno vidět na 2D grafech, X500 nabízí rozšířený barevný gamut ve všech režimech. Nyní nás však zajímají body šedého klínu – rozpětí určuje, v jakém intervalu se bude teplota barvy „pohybovat“.

Přírodní – body jsou hadovité, většina z nich je soustředěna kolem 7500K. a nejvzdálenější bod se nachází při teplotě kolem 6800K. To znamená, že teplota barev se bude v tomto rozmezí měnit.

Animace – zde je situace zajímavá, všechny body kromě tří jsou velmi seskupené. Ve skutečnosti to znamená velmi stabilní, i když chladnou teplotu, jen s malými výkyvy při několika úrovních jasu.

Bandstand – v tomto režimu jsou pouze dvě zubaté tečky a ostatní jsou ještě více seskupené než v předchozích režimech.

Kino – v tomto režimu vidíme hada. Barevná teplota se bude postupně snižovat nebo zvyšovat; viz další sada grafů , jak se bude měnit jas obrazu.

Všechny grafy – objemový a plochý – tedy jasně ukázaly: barevný rozsah projektoru nevyvolává žádné stížnosti. Obraz bude barevný a živý, na úrovni Hi End.

Barevné teploty režimů jsou poměrně stabilní, i když jsou o něco chladnější a mají tendenci k zelenkavým odstínům. Jedná se o drobnou chybu v beta vzorku, který nám byl dodán k testování. Tento prohřešek však lze snadno napravit přidáním červené barvy v nastavení projektoru a kalibrace všech režimů bude u sériových modelů přesnější, jak jsme se již přesvědčili na příkladu modelu X700R.

Teplota barev

Podívejme se blíže na teplotu barev jednotlivých režimů. Na nastavení tohoto parametru závisí, zda obraz přejde do žlutavé, teplé zóny, nebo naopak obrazovka zavane chladnějšími, namodralými odstíny. Grafy poskytují představu o tom, jak se teplota barev chová při změně jasu v určitých oblastech obrazu.

V grafech je jasně vidět nepříliš přesná tovární kalibrace prototypu. V průměru se ukázalo, že obraz ve všech režimech projektoru je asi o 1000 K chladnější než referenční teplota 6500 K. Nepřesná kalibrace však jasně ukázala obrovské možnosti projektoru na úrovni Hi End, pokud jde o manuální nastavení: vstup do menu pomocí dálkového ovladače a nastavení teploty barev na 6500K mi trvalo asi půl minuty. Všechny problémy s kalibrací se automaticky vypaří.

Hlavní věcí, kterou nám projektor nabízí, je stabilita teploty barev. Stačí jedna úprava a na toto nastavení můžete zapomenout.

Dokonce i v režimech Kino a Přirozený, kde pixely stupnice šedi tvoří hadovitý vzor, se teplota barev pohybuje v rozmezí +/- 500 K, což je docela dobré. Mimochodem, barevné teploty obou režimů jsou prakticky totožné.

ModeEstrada, s výjimkou hlubokých stínů, ukazuje dokonale stabilní teplotu, bravo!

ModeAnimation je jen o jednu úroveň jasu dál – 3 tečky nespadají do obecného vzoru.

Gama křivky

Dalším důležitým parametrem je gama křivka, která ovlivňuje přesnost světelných variací, celkový kontrast obrazu a určuje, jak výrazné budou detaily ve stínech nebo světlech.

Referenční hodnota gama je 2.2, odchylky od referenční hodnoty způsobí zkreslení zraku. Nejhorší případ je, když je hodnota gama ve stínech větší než 2.2 a ve světlejších oblastech méně než 2.2. To prakticky zaručuje vržené stíny a vyřazení detailů ve světlých oblastech obrazu.

Ve všech režimech jsou křivky gama po jednotlivých kanálech nad referenční hodnotou. Je to běžný příběh projektorů a není na něm nic špatného.

1, uživatelé nebudou mít vždy k dispozici drahou obrazovku, jakou jsme měli my během testování. Kvalitní obrazovky vracejí mnohem více světla než průměrné obrazovky, pro které jsou tyto nadsazené gama křivky vhodnější. Tovární nastavení projektoru s cenou od 300 tisíc koruna jsou samozřejmě určena pro nejlepší obrazovky.

Za druhé, ať je obraz příliš světlý, ale stále čitelný, než tmavší, ale nečitelný v podmínkách silného vnějšího světla.

Výrobce u mladšího modelu X500R odstranil režimy gama křivky, která vypadá jako zakřivené písmeno S. Pouze režim animace nám trochu připomíná jejich existenci. Nemůžu říct, že je to špatně, ale režim S používám zřídka. Někdy však můžete narazit na záběry z minulosti, kde se normální gama křivka nijak nepřekrývá a snímky ztrácejí detaily buď na světlých, nebo na tmavých místech.

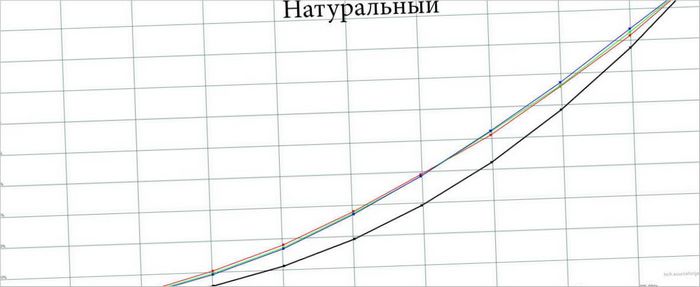

Jak ukazují grafy, celkově bude obraz ve všech režimech o něco světlejší, než by měl být, což zvýší kontrast tmavých oblastí obrazu na úkor mírného snížení světlých oblastí.

Dalším důležitým výsledkem měření je, že jasně vidíme, že křivky Gamma pro každý kanál modrý, červený a zelený vykazují minimální oddělení, což je skutečně pozoruhodný výsledek, který dokládá vynikající věrnost barev ve stínech a světlech.

Gamma

Podívejme se nyní na gama z trochu jiného pohledu: Grafy na ose y ukazují gama. Osa X je úroveň světlosti obrázku. Rád bych upozornil, že grafy v této kapitole nejsou gama křivkou! Tato hodnota gama v různých oblastech histogramu stíny, střední tóny atd. .d. .

Jinými slovy, tmavší stíny vlevo a světlejší a světlejší části obrazu vpravo. Pokud je hodnota gama Y v každém bodě nižší než referenční hodnota 2.2, to znamená, že oblast obrazu s aktuální úrovní světlosti bude světlejší, než by měla být. Pokud je hodnota větší než 2.2, obraz bude tmavší.

Tento druh bodové gama analýzy je užitečný zejména v případě, že se na obrazovce současně nacházejí tmavé a světlé tvary: např. tmavě pruhovaná včela bzučící na bílém okvětním lístku sedmikrásky. Pokud chcete vidět včelu a rousnici na okvětním lístku v celé její chlupaté kráse, podívejte se na grafiku.

Co jsme tedy viděli??

Vzhledem k tomu, že režim animace naznačuje křivky S gama, hodnota gama není zdaleka ideální. Graf začíná hlubokými a zbytečně tmavými stíny, které plynule přecházejí do středních tónů s hodnotou gama přibližně 1.8 a končí ve světlých tónech, v našem konkrétním případě ve velmi světlých tónech. Při této hodnotě gama 1.5. Na kreslené filmy se stále můžete dívat – nemají tolik barevných a světelných nuancí jako hrané filmy. Ale to je sotva ten správný režim pro kino.

V režimu Estrada je situace o něco lepší. Nadměrná světlost zde začíná hned od stínů, které mají hodnotu gama 2.2. Ve světlejší zóně dosahuje hodnota gama 1.7, samozřejmě ne moc, ale celkově bude obraz správnější než v režimu animace a docela vhodný pro hudební videoklipy natočené v jednotných tónech..

Režim Kino má poměrně konstantní hodnotu gama v celém rozsahu jasu. Změny se provádějí v rozsahu 1.8-1.9. Ačkoli se nejedná o referenční hodnoty, jsou vzhledem k jejich stabilitě zcela přijatelné. Pokud jde o obraz, bude harmoničtější než v animacích a estrádách, protože stabilita gama zajišťuje plynulé a přesné přechody světla ze stínů do světel.

V přirozeném režimu je situace nejednoznačná. Na jedné straně se hodnota gama blíží hodnotě 2.2, na druhou stranu jsou hodnoty méně stabilní než v režimu Cinema. Osobně bych asi dal přednost režimu Přirozený, protože ten poskytuje nejzřetelnější detaily v tmavých a světlých oblastech.

Úrovně RGB

Úrovně RGB jsou jedním z klíčových nástrojů pro kalibraci barev. V ideálním případě by měly být hodnoty kanálů shodné a na 100 %. V takovém případě budou odstíny šedé neutrální a kalibrace barev bude v pořádku. Posuny mezi 100 procenty křivek kanálů vás informují o tom, zda se u jednotlivých světel, stínů a neutrálních odstínů projevují nežádoucí barevné posuny.

Z grafů je zřejmé, že stejně jako u vlajkové lodi X900 je příčinou nižší teploty barev extrémně nízký červený kanál. Kromě toho byl přidán zelený obsah, který má za následek mírné zabarvení.

Výsledné grafy nám umožňují nejen znovu konstatovat, že přednastavená kalibrace prototypu není příliš přesná, ale také okamžitě přejít k ruční kalibraci v nabídce nastavení. A život bude mít jinou barvu než všechno ostatní.

Projděte si jednotlivé režimy.Estrada & Animation mají poměrně dobré hodnoty zeleného a modrého kanálu, ale hodnoty červeného kanálu jsou velmi nízké. Zároveň je úroveň červeného kanálu poměrně stabilní a výrazně se nemění s úrovní jasu, což umožňuje kalibraci projektoru jednoduchým zvýšením úrovně červené v nastavení. Ale také bych trochu snížil úroveň zeleně.

Režimy Kino a Přirozený jsou si velmi podobné, v obou je také třeba přidat více červené, zejména v tmavých částech snímku.

Další charakteristiky a průměry

Stejně jako u starších modelů z nabídky společnosti JVC se hodnota kontrastu softwarově nezobrazuje. To znamená, že deklarovaný kontrastní poměr modelu X500R, který je téměř třikrát vyšší než u vlajkového projektoru, je založen na tak hlubokých úrovních černé, že software opět upadá do útlumu.

Téměř všechny režimy mají průměrnou hodnotu gama přibližně 1.8 a pouze režim Natural má hodnotu blížící se referenční hodnotě 1.9.

Rychlý pohled na primární a sekundární barevné varianty prozradí, že „ano, jedná se o nejmladší model v nabídce JVC“. Výkon je nižší než u starších modelů, i když celkově jsou barevné parametry na kinoprojektor velmi vysoké. Záleží na tom, zda řečníka srovnáváte s boxerem ve své nebo jiné váhové kategorii.

Co se týče nízkých teplot barev, je třeba to u prototypu brát jako samozřejmost. Pokud se vám líbí teplejší obraz, jednoduše otevřete nabídku a změňte nastavení teploty barev v každém režimu například na 6000K nebo 5500K.

Režimy: který a proč?

Nakonec se podívejme na souhrnné charakteristiky režimů videa. Pro přehlednost používáme naši vlastní kostku s klíčovými parametry. Jako vždy jsme jako osy zvolili teplotu barev, hodnotu gama a barevný gamut.

Natural je nesporným lídrem. Teplota barev a gama jsou nejblíže referenčním hodnotám; hodnoty dE pro odstíny šedé a barvy nejsou vůbec špatné. Tento režim bych doporučil pro každodenní práci a sledování filmů.

Dvojčetem přirozeného režimu je režim Kino. Jediným vážným rozdílem je jejich hodnota gamma a horší kalibrace odstínů šedé, kterou můžete snadno opravit vlastními silami.

Animace a Rozmanitost jsou varianty přirozeného režimu s gamma 1.8 podle teploty barev. Bude po těchto způsobech dopravy široká poptávka?? Existují pochybnosti. Ačkoli režim animace má podobné gama křivky S a může být užitečný pro stará a příliš kontrastní videa.

Závěry

Podrobná měření ukazují, že kamera JVC DLA-X500R je rovněž hodnocena jako Hi End a produkuje čistý, ostrý obraz s přirozenou reprodukcí barev a vysokým kontrastem. Což není překvapivé, vzhledem k tomu, že celá řada nových kinoprojektorů JVC je založena na nejnovějších pokrocích v technologii digitálního zpracování videa. Lze jen ocenit, že výrobce našel způsob, jak uvést na trh prémiový produkt za dostupnější cenu, aniž by se zhoršila kvalita obrazu ve 3D i 4K.

Podle mého názoru se jedná o velmi prozíravý marketingový tah společnosti JVC, který se snaží prosadit skutečný Hi End způsobem, o kterém by se ještě před několika lety nikomu ani nesnilo. je téměř jisté, že v příštím životním období se stejní videomanažeři z širokých mas již dostanou do vyšší ligy Hi Endu….
