Mikrovlnné trouby: jak nedostat dávku?

Záření na ultravysokých frekvencích UHF nebo tzv. mikrovlnné záření má nepříznivý vliv na lidský organismus. Chcete-li chránit sebe a své blízké před účinky tohoto typu záření, používejte detektory s různou obtížností, které detekují únik z mikrovlnných trub, mobilních telefonů a dalších zařízení. Jak poznat nebezpečný spotřebič

–

o tom budeme hovořit v tomto článku.

Autor: Andrei Kashkarov

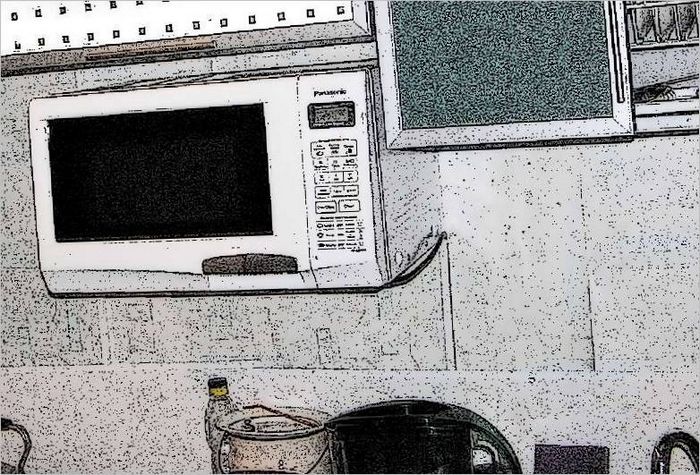

Foto. 1. Vzhled mikrovlnné trouby Panasonic pro domácnost

Ne všechno, co je napsáno v návodu k použití domácích spotřebičů zejména v přeložených návodech , je pravda. Často se jedná o tzv. polopravdu: na jedné straně se zdá, že je vše v pořádku, ale často něco zůstává nevyřčeno. Totéž platí pro jevy a procesy, které mohou být nebezpečné pro lidský život nebo zdraví.

Není to tak dávno, co pominula doba nebo možná ještě nepominula , kdy byly přenosné osobní dozimetry u veřejnosti velmi oblíbené. Samozřejmě ne každá rodina měla ve svém bytě nebo domě jaderný reaktor, ale potraviny a věci nakupované z ruky nebo na trzích bylo samozřejmě třeba kontrolovat. Dozimetr čas od času vyletí ze stupnice… Ze stejného důvodu se dnes kupují přístroje na měření obsahu pesticidů v různých plodech přírody.

Jedním ze zdrojů nepříznivého vlivu na lidský organismus je záření ultravysokých frekvencí UHF nebo tzv. mikrovlnné záření. Významným příkladem elektronického zařízení s generátorem mikrovlnného záření magnetronem je mikrovlnná trouba viz následující obrázek . Obr. 1 .

Kromě mikrovlnného záření, které je potenciálně škodlivé pro lidi a zvířata, generuje mikrovlnná trouba silné elektromagnetické záření, které má negativní vliv na některé předměty a věci, jako jsou elektromagnetické náramkové hodinky a další .

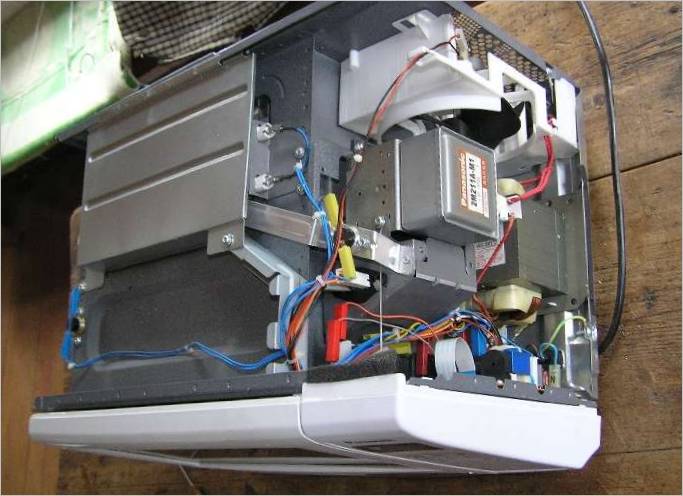

Foto. 2. Mikrovlnná trouba Panasonic s odnímatelným víkem

Nová trouba zpravidla funguje spolehlivě a mimo svůj kryt není zdrojem škodlivého záření, ale přesto je lepší na ni nepokládat hodinky, mobilní telefony nebo jiné předměty.

Trouba, která byla opravena mimo servisní středisko, v níž byl vyměněn hlavní prvek generátoru – magnetron, má poškozenou skříň nebo má poškozenou varnou skříň, vlnovod a další závady, je potenciálně nebezpečná pro vaše zdraví.

K odhalení takových škodlivých trub a dalších zařízení např. napůl rozbitého mobilního telefonu se používají mikrovlnné indikátory. Nejjednodušší schéma takového indikátoru je znázorněno na fotografii 3.

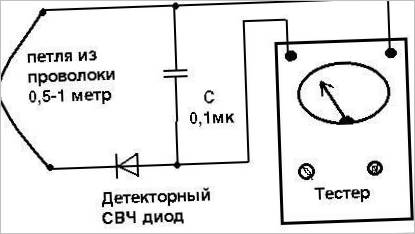

Foto 3. Jednoduchý obvod indikátoru mikrovlnného záření, který si můžete sestavit sami

Poznámka k fotografii 3. Smyčka je kousek měděného drátu o průměru 1…1,5 mm. K tomuto účelu se dobře hodí drát pro bodové svařování. Mikrovlnná dioda – dioda typu 2A202A, DK-B8 nebo podobná dioda. Tester je mA metr s celkovým vychylovacím proudem 100 µA. V našem případě je lepší použít číselníkový měřicí přístroj, například Ts4342, Ts4317 nebo podobný. nepolární kondenzátor – jakýkoli typ kondenzátoru, např. MBM.

Uzel spojující magnetron s napájecím zdrojem obsahuje přechodové kondenzátory, které spolu s tlumivkami tvoří filtr chránící před mikrovlnným zářením z magnetronu a vlnovodu do vnějšího prostředí.

Princip testování mikrovlnné trouby je jednoduchý – vedle tělesa mikrovlnné trouby se pomalu ve vzdálenosti 1 až 6 cm natahuje „smyčka“ s mikrometrem. K lokalizaci mikrovlnného záření v nejnebezpečnější oblasti trouby je zapotřebí pomalá rychlost „skenování“.

Mikrovlnný generátor není v troubě během vaření zapnutý trvale, ale přerušovaně. To je patrné i vizuálně: žárovka uvnitř prostoru trouby mírně pohasíná a trouba je po zapnutí generátoru mírně hlučnější.

Co o magnetronu nevíme?

Nejdůležitější součást mikrovlnné trouby, magnetron, je vakuová elektronka s diodou, která generuje mikrovlnné oscilace. Při provozu magnetronu se uvolňuje energie, která se přeměňuje na teplo, takže uvnitř dutiny vzniká tepelné elektromagnetické pole. Energie generovaná magnetronem je přenášena přes vlnovod – zařízení, které přenáší energii do pracovního prostoru pece, kterým je obdélníková komora pracovní komora .

Obrázek 4. Magnetron zblízka

Vedle výstupu vlnovodu je umístěn otočný stolek, na který se umístí ošetřovaný výrobek. To vše se nachází uvnitř skříně pece.

Důležité je, aby záření při přímém vystavení člověka životu nebezpečné nepřesahovalo tělo mikrovlnné trouby. Kryt pece je uzavřená kovová konstrukce, která zároveň slouží jako stínění mikrovlnného záření.

Pro domácí mikrovlnné vaření se u velmi starých modelů používají elektromagnetické vlny o frekvenci 2375, 2450 MHz a u moderních trub až 10-12 GHz. V záložce Tab. 1 poskytuje informace o hloubce průniku elektromagnetické vlny se ztrátou energie do některých dielektrik.

Tabulka 1. Hloubka průniku elektromagnetické vlny ve ztrátovém dielektriku při 20-25 °C

Dielektrika	Hloubka průniku, cm s frekvencí záření:
433 MHz	915 MHz	2375 MHz
Titanát barnatý	11.3	3.5	0.6
Metylalkohol	33.0	7.8	1.4
Voda	70.5	23.4	3.5
Sklo	4600	2180	840
Maso	5.1-10.7	2.8-6.2	1.6-3.1
Zelenina	8.1-9.1	5.0-6.3	2.6-3.0
Ryby	5.0-6.2	3.4-3.8	1.2-2.0

Moderní magnetrony magnetrony bez těsnění s autokatodou typu MI a podobné poskytují „okamžitou“ dostupnost při plném výkonu od prvního impulsu, aniž by vyžadovaly energii na ohřev katody, čímž se výrazně zvyšuje spolehlivost magnetronu.

Použití magnetronu bez blesku umožnilo zjednodušit elektrický obvod pece a eliminovat desítky rádiových součástek. Díky této skutečnosti není v obvodu magnetronového vlákna potřeba transformátor, řídicí zařízení a regulátor napětí protože není vlastní vlákno , hlavní oscilátor a blokovací generátor. Bylo možné snížit hmotnost a velikost pece, snížit náklady na výrobek a současně zvýšit jeho spolehlivost.

Možné závady magnetronů:

• magnetronová anoda je měděný válec. Provozní napětí magnetronové anody v závislosti na typu se pohybuje mezi 3800 a 4000 V. Výkon 500 až 1 200 W. Magnetron je namontován přímo na vlnovodu obr. 3 . U pecí, kde výrobce použil magnetron s krátkým vlnovodem, lze pozorovat takovou závadu, jako je průraz slídového těsnění. Je to důsledek znečištění těsnění;

• při prasknutí těsnění se roztaví víčko magnetronu stává se to u magnetronů typu 2M-218H R , OM7S 20 , 2M213-09F, 2M-219H B , 2M226-09F a konstrukčně podobných . Víčko lze nahradit podobným víčkem z jiného magnetronu;

• jako každá žárovka může ztrácet své vyzařování, což výrazně snižuje energetický výkon a vede k delší době vaření. Obecně lze říci, že průměrná životnost magnetronu např. 2M213-xx je 15 000 h. Jeho účinnost je 75-80 %, což je efektivní pro magnetrony mikrovlnných oscilátorů;

• Průraz přechodových kondenzátorů lze zjistit pomocí testeru v režimu měření odporu. K poruše dochází na tělese magnetronu. Závadu lze odstranit výměnou celé jednotky.

Magnetron lze testovat samostatně pouze tehdy, jsou-li přítomna všechna napětí potřebná pro jeho provoz.

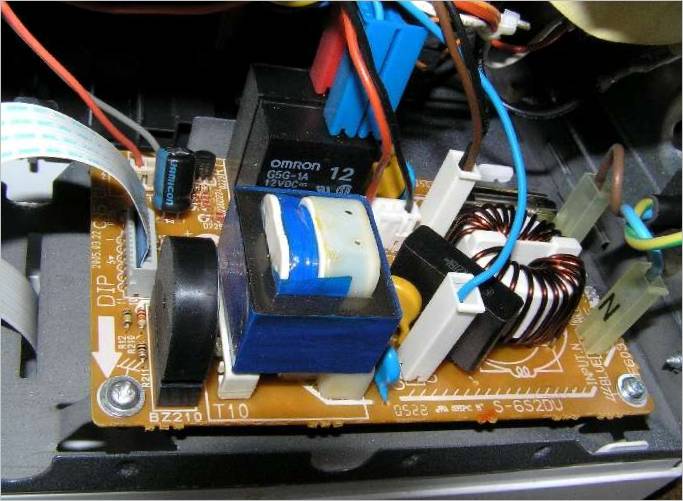

Foto 5. Napájení mikrovlnné trouby

Druhým nejdůležitějším prvkem mikrovlnné trouby po magnetronu je napájecí zdroj obrázek 5 . Celý bezpečný provoz ohřívače závisí na jeho spolehlivosti.

Skvělým nástrojem pro opravy a diagnostiku mikrovlnných trub, zejména pro diagnostiku magnetronů, jsou proudové klešťové měřiče, jako je ECT-650 „Escort“.

Měří proudový odběr pece, proud vinutí vysokonapěťového transformátoru a proud v síti. Jmenovitý proudový odběr topného tělesa je 4,5 – 6 A, proud vinutí vysokonapěťového transformátoru je 0,3 – 0,5 A.

Větší odchylky od výše uvedených hodnot zejména větší jednotlivé parametry ukazují na lokalizovanou závadu v magnetronu.

Všechna podhodnocení však lze vysvětlit špatnými kontakty ze síťové zásuvky na spínací prvky relé, elektrické mikrospínače, kontakty .

Aby bylo zajištěno, že magnetron pracuje správně a že je v tělese pece dostatečné mikrovlnné záření, kontroluje se pomocí detektoru.

Detektory mikrovlnného záření

Obrázek 6 ukazuje průmyslový detektor mikrovlnného záření, který je k dostání v obchodech s elektrotechnikou.

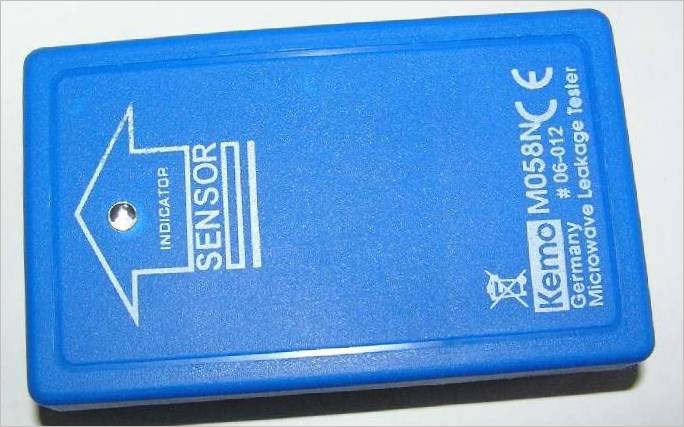

Obr. 6. Detektor mikrovlnného záření

Detekuje pouze mikrovlnné impulsy, které lze otestovat přiložením spotřebiče přímo ke stěně trouby, když je v provozu. Bude také užitečný při hledání UHF štěnic, vyhledávání mobilních telefonů a kontrole jejich provozu. Takový průmyslový tester stojí méně než 500 koruna.

Přístroj je napájen baterií 6F22 „Krona“ 9 V. Jednotka spotřeby proudu v pohotovostním režimu – jednotky μA, takže baterie vydrží dlouho. Na horní straně krytu je umístěna kontrolka LED.

Rozsvítí se, když je v oblasti detektoru přítomno mikrovlnné záření znázorněno šipkou na pouzdře . Přístroj neměří sílu záření, ale zaznamenává jeho přítomnost.

Tento detektor může kontrolovat nejen pracovní komoru mikrovlnné trouby a přítomnost škodlivého záření mimo troubu, ale také přítomnost záření mobilního telefonu. Je to jednoduché.

Detektor držte v blízkosti možného zdroje záření, například těla mobilního telefonu, ve vzdálenosti 2-10 cm. Když je mobilní telefon aktivní: když uskutečňuje nebo přijímá hovor, když neautorizovaný mobilní telefon „komunikuje“ se základnovou stanicí, když je mobilní telefon zaregistrován do sítě např. zapnutím mobilního telefonu a v dalších případech – indikátor detektoru bude indikovat přítomnost mikrovlnného záření.

Tento příklad je dobré použít v hodinách fyziky ve škole, aby lidé pochopili, jak užitečné nebo škodlivé je nosit mobilní telefon neustále u těla na hrudi, na opasku, v kapse, zejména v náprsní kapse .

Výsledky škodlivého mikrovlnného záření zejména při stálé expozici , pravděpodobně, je lepší komentář vědců a zdravotnických pracovníků. Mohu jen dodat, že mikrovlnné záření je jako atom, který může být mírumilovný i méně mírumilovný. To je třeba si jasně uvědomit při používání zdánlivě neškodného mobilního telefonu nebo mikrovlnné trouby.

Jako detektor mikrovlnného záření lze použít i další průmyslové zařízení určené pro motoristy, tzv. „detektor jisker“. Tato zařízení jsou komerčně dostupná, jedno z nich je znázorněno na obr. 7.

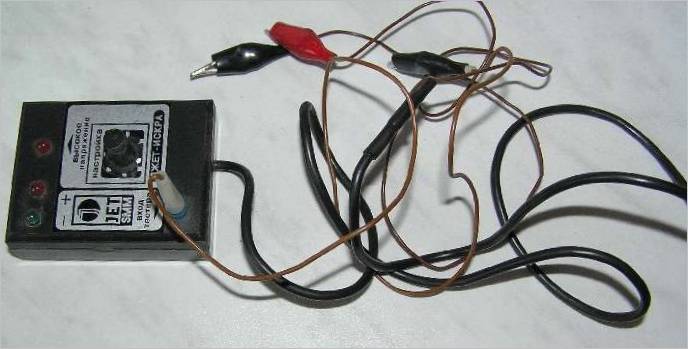

Obr. 7. Obrázek vnější pohled detektoru mikrovlnného záření – detektor jisker

Zařízení je určeno ke zkoušení vysokonapěťových zapalovacích obvodů v motorových vozidlech. Uvnitř skříně je umístěn detektor stejná smyčka jako na obrázku 7 . 5, pouze v miniaturním provedení , u kterého bylo prokázáno, že reaguje nejen na vysoké pulzní napětí v zapalování automobilů, ale také na mikrovlnné záření a mikrovlnné záření mobilních telefonů.

Mikrovlnné záření je rovněž signalizováno červenou LED vedle šipky „vysoké napětí“.

Na odnímatelných přívodech je indikátor napájen z jakéhokoli zdroje s konstantním napětím 8-15 V, včetně baterie typu „Krone“ nebo autobaterie.

Zvláštností přístroje je, že má nastavitelnou citlivost knoflík pro nastavení je umístěn na horní straně krytu . Tento přístroj stojí až 300 koruna. S tímto detektorem se nemusíte obávat jiných detektorů mikrovlnného záření.

Jak bezpečně pracovat při opravách nebo servisu mikrovlnných trub

Nedodržení těchto pravidel může mít za následek úraz elektrickým proudem, zranění nebo poruchu poměrně drahých součástí mikrovlnné jednotky.

Nejnebezpečnější ze všech dostupných v domácnosti je pro člověka střídavý proud 50 Hz a mikrovlnné záření.

Mikrovlnnou troubu připojenou k síti 220 V pod napětím lze opravovat a testovat pouze v případě, že není možné provádět práce v odpojeném zařízení seřizování, měření režimů, vyhledávání špatných kontaktů formou „studeného pájení“ a v podobných případech .

Je třeba dbát na to, aby nedošlo k vystavení nebezpečnému napětí.

Pozor na popálení o rozžhavené prvky.

Při práci se zapnutou troubou je ve všech případech nutné používat nářadí s izolovanými rukojeťmi. Pracujte jednou rukou, noste dlouhé rukávy nebo pásky.

Během této doby se druhou rukou nedotýkejte tělesa ohřívače ani jiných uzemněných předmětů potrubí ústředního topení, vodovodní potrubí . měřicí vodiče musí být zakončeny tykadly a dobře izolovány.

Toto jsou obecná pravidla elektrické bezpečnosti.

Varování, nebezpečné:

• pájení součástí trouby pod napětím;

• Elektrický sporák neopravujte ve vlhkém prostředí nebo na cementové či jiné elektricky vodivé podlaze;

• V blízkosti jednotky by se neměly zdržovat osoby, které ji neopravují;

• Stejně jako u jiných zdrojů mikrovlnného záření může přímé vystavení magnetronu způsobit poškození očí nebo popálení kůže. mikrovlnné záření je pro lidské oko neviditelné;

• Při výměně magnetronu dbejte zvýšené opatrnosti. Nenechávejte ve vlnovodu zbytky z instalace;

• před výměnou kondenzátoru v napájecím obvodu magnetronu vždy odřízněte izolovaným drátem někdy selže obtokový odpor .

Kromě toho není povoleno provozovat troubu:

• Zapnutí trouby s otevřenými dvířky nebo roštem nezapne se sama, protože existuje ochrana, ale tento bod je důležitý pro ty, kteří tuto ochranu zanedbávají tím, že ji vypínají ;

• Do skříně by neměly vznikat žádné otvory hospodyňky, které sní o tom, že si sporák pověsí na zeď jako chlebník, by měly takové myšlenky opustit .
