Test projektoru Vivitek H1180HD: kam vás zavede gama křivka?

TEST LIBBY REVIEW: Gama křivka

Jak jasný je obraz! Mohu potvrdit, že nic v domě se nevyrovná obrazu z projektoru Vivitek H1180HD: ani starý CRT-person, ani LCD-panel, ani „plazma“, to vše neobstálo… Možná je to jen o emocích, protože každodenní šeď a nepříliš živé barvy jsou všude – dokonce i na přehlídce LED-panelů v hypermarketech s elektronikou. Dnes však necháme emoce stranou a „prověříme harmonii pomocí algebry“..“ Projekční obraz zkontrolovaný pomocí měření, grafů a tabulek.

Autor testu: Alexei SOROKIN.

Metodika testovacích měření

Projektor Vivitek H1180HD byl testován v úplné tmě, protože promítaný obraz je na rozdíl od monitorů mnohem více ovlivněn okolním světlem.

Projektor byl umístěn dva metry od obrazovky Sony View Screen. Zoom je nastaven na maximum. Konečná velikost snímku byla 115×70 cm 0,8 m2 . m. .

Měřeno kolorimetrem X-Rite i1Display Pro, 30 cm od obrazovky. Jako software byl zvolen freewarový kolorimetr HCFR 3.1.0.6. Protože vývojáři programu si nedělají starosti s finanční stránkou, rozumí tento program korekčním profilům dodávaným výrobcem kolorimetru.

Profily spektrální korekce jsou navrženy tak, aby zvyšovaly přesnost měření – korigují výsledky měření v závislosti na typu podsvícení zobrazovacího zařízení CRT, CCFL, W-LED, Wide Gamut, projektor atd. . V našem případě je jedinou volbou profil určený pro měření projektorů.

Pro testování jsme vybrali 6 základních režimů projektoru: Film, TV, Prezentace, Hra, sRBG a Jasný. Zajímaly nás hlavní parametry ovlivňující kvalitu obrazu:

• Kontrast
• Gama křivka
• Stupně šedi
• Přesnost barev
• Barevný gamut
• Stabilita teploty barev

Všechny výstupy v jedné tabulce

Následující tabulka shrnuje hlavní údaje o kvalitě obrazu generované projektorem Vivitek H1180HD. Všechny výsledky testů jsou rozděleny do dvou bloků – Jas a Barva – tyto dva prvky tvoří jakoukoli barvu ve známém slova smyslu.

		Film	TV	Prezentace	Přehrát	sRGB	Bright
Jas	Kontrast	280:1	247:1	430:1	257:1	166:1	1528:1
Průměrná hodnota gama	2,34	2,33	2,15	2,33	2,12	1,82
Střední dE ve stupních šedi	12,43	17,21	20,95	20,75	13,32	10,48
Barva	dE R	30,20	35,20	46,30	37,00	10,20	61,10
dE G	45,90	47,40	59,20	48,80	26,90	49,20
dE B	21,50	17,70	25,40	17,80	16,60	48,20
dE Y	15,00	11,90	17,20	14,30	9,70	14,00
dE C	36,30	45,20	47,10	43,00	37,60	25,40
dE M	27,60	31,30	39,10	32,90	20,50	46,50
Průměrná dE primárních a sekundárních barev	29,41	31,44	39,06	32,31	20,26	40,74

*Hodnota dE se určuje podle vzorce CIE76 ab dE je delta mezi určitou referenční hodnotou a výsledkem .

Připomeňme, že parametr kontrastu je poměr mezi černým a bílým bodem promítaného obrazu. Zde uvedené hodnoty jsou žalostně nízké a neodpovídají tomu, co se o nich tvrdí.

Dnešní test však ukazuje, že vše je v mezích slušnosti. Protože mluvíme o skutečném kontrastu, bez dalších marketingových triků, jako je dynamický kontrast, který někdy dosahuje nepředstavitelných 10 000:1.

Pokud vedle sebe postavíte dva monitory se stejným obrazem, ale s rozdílným kontrastním poměrem 1000:1 a 500:1, rozdíl zaznamená zhruba jeden z deseti diváků.

Abyste jasně viděli rozdíl mezi oběma parametry „kontrastu“, musíte zobrazit černý nebo bílý obraz – podle toho, jak byl právě tento rozdíl vytvořen – z posunu černého bodu nebo posunu bílého bodu.

Jak funguje gama korekce v projektoru

Pro jasnější a přesnější pochopení úlohy gama křivky v jakémkoli promítacím zařízení doporučujeme zájemcům absolvovat úvodní kurz spolu s problematikou digitálního zpracování obrazu – klikněte zde.

Zkoumané režimy projektorů se jednoznačně dělí do čtyř skupin:

1. sRGB – nízký kontrast, dostatečně nízký na to, aby byl při vizuálním hodnocení jasně viditelný. Gamma je velmi blízko referenční hodnotě 2,2, ale je mírně nadsazená, obraz bude vypadat více „plochý“. Ale možnost „selhání stínu“, kdy se tmavé oblasti stanou černým bodem, je výrazně snížena.

2. Film, TV, hra – poměrně nízký kontrast, i když pro projektor přijatelný. V oblasti kontrastu není mezi těmito režimy vizuálně patrný žádný rozdíl. Gamma je výrazně snížena, obraz bude tmavší.

3. Prezentace – režim má téměř dvojnásobný kontrast než předchozí skupina. Kontrast se zvýší posunutím bílého bodu. V tomto režimu je gama nejblíže referenční hodnotě 2.2.

4. Vivid – extrémně vysoký jas. Gama v tomto režimu není ani tak nadsazená, jako spíše záměrně nastavená na hodnotu 1,8. Obraz skutečně vypadá velmi jasně, ale vizuálně vypadá spíše jako poměr G=1.0 a G=1.8. Obraz je plochý, nepřirozený a barevně velmi podivný, o tom však až později.

Snížení gamy v některých režimech je opodstatněné, protože projektor nebude vždy pracovat ve tmě. Okolní světlo zvýší celkové osvětlení a sníží kontrast obrazu. Vizuálně to bude srovnatelné s poklesem gama signálu. Nicméně nízký gamma v režimu filmu je poněkud zvláštní, protože filmy se obvykle sledují ve tmě nebo při slabém světle.

Přesnost podání barev

Jak přesně dokáže projektor vykreslit barvy, na tom samozřejmě závisí kvalita obrazu. Ale o kolik??

Jak jsme již uvedli, přesnost reprodukce barev určuje dE – rozdíl mezi výsledkem a referencí. Pro ilustraci uvedu příklad s obrázkem, na kterém jsou zobrazeny dvě červené barvy. Vizuální rozdíl mezi nimi je popsán hodnotou dE=14.

Celkově je hodnota dE téměř u všech režimů vysoká, což je však u projektoru zcela očekávatelné.

Při pohledu na průměrné dE pro primární a sekundární barvy je stejně jako v případě kontrastu a gama zřejmé rozdělení všech režimů do několika skupin:

1. sRGB je nejnižší hodnota, což je pro projektor velmi dobrá hodnota a zdaleka ne tak dobrá jako u některých monitorů, zejména u notebooků.

2. Film, TV, hra – dE asi 30 – vizuálně je rozdíl oproti sRGB patrný, ale není nepříjemný a znatelný.

3. Jas, prezentace – nejvyšší hodnoty dE. V případě režimu Prezentace není rozdíl tak patrný, nicméně v režimu Jasný vypadá obraz vzhledem ke svému gamutu hrozně.

Stupnice šedi

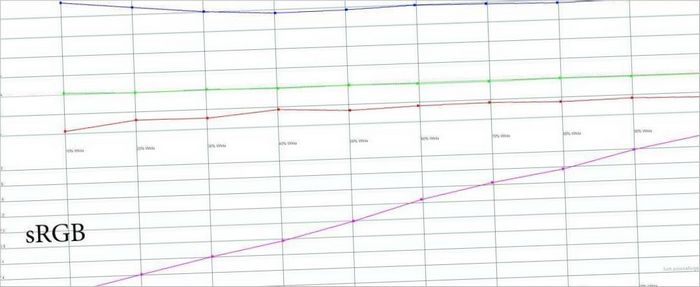

Nyní přejděme k hlubší analýze obrazu vytvořeného projektorem. Níže jsou uvedeny grafy úrovní RGB pro jednotlivé režimy. Vodorovná osa popisuje změnu jasu z černé na bílou, svislá osa nahoře je procentuální vyjádření, dole je hodnota dE.

V ideálním případě by růžová čára popisující dE měla být minimální. Právě tato čára je základem průměrné hodnoty dE stupnice šedi v tabulce.

Základní barevné linie musí probíhat na 100 %, odchylka znamená, že bod, který by měl být neutrální, dostane určitý odstín nebo bude světlejší či tmavší, než by měl být.

Všimněte si, že s výjimkou režimu Bright je zelený kanál dokonalý a pracuje přesně na 100 %. Modrá barva je nadhodnocena ve všech režimech, zejména v režimech Prezentace a Hra. Tyto dva režimy jsou v grafech sotva oddělené. Nejblíže referenčním hodnotám jsou Film a sRGB. Od všech ostatních režimů se výrazně odlišuje režim Bright – s vysokým obsahem zelené a především s nízkým obsahem červené barvy.

Důsledky těchto odchylek uvidíme, až se podíváme na barevný gamut a šedý klín jednotlivých režimů, ale nyní se podívejme na křivky svítivosti pro jednotlivé kanály.

Barevné odstíny a kvalita obrazu

Nyní se budeme věnovat nejzajímavějším křivkám, které ilustrují hodnoty každé ze tří základních barev. Zatímco graf Úrovně RGB se týkal pouze stupňů šedé, nyní se týká obrázku jako celku.

Klíč k pochopení grafiky je jednoduchý: čím těsněji jsou všechny tři barevné křivky přitisknuty k referenčnímu gama-výšce 2.2, čím přirozenější a realističtější jsou barvy na obrazovce.

Jakákoli odchylka kterékoli křivky, červené, modré nebo zelené, znamená, že určitá barva ztratí část svého odstínu a bude o něco světlejší než barvy se správnými křivkami.

Stejně jako ve všech předchozích případech se režimy Film, TV a Hra od sebe příliš neliší. Rozdíly jsou v poměru kanálů, ale nakonec je celková gama křivka téměř totožná. Režim prezentace má slabou S-křivku, kterou znají ti, kdo zpracovávají fotografie.

Obecné pravidlo zní: čím strmější křivka, tím vyšší kontrast. Tím, že se křivka v jedné oblasti stane strmější, druhá se nevyhnutelně zploští. S-křivka zvyšuje kontrast středních tónů, i když v našem případě je mírně posunutá do světlé oblasti.

To je velmi zajímavé řešení pro režim Prezentace, protože sem spadá většina informací na snímcích. Díky vysokému kontrastu v této šedé oblasti budou vaše diapozitivy čitelné i za jasného světla.

V režimu sRGB se křivky kanálů vzájemně shodují, což je velmi dobré a někdy dokonce důležitější než referenční křivka. Jako vždy vyniká režim Vivid.

Křivky kanálů jdou vysoko nad referenční hodnotu – což je pochopitelné, protože referenční hodnota je 2.2 a naměřená hodnota gama je 1.82. Stojí za zmínku, že v režimu prezentace a zejména v režimu Bright dochází ke změně křivek. Například v režimu Bright je v tmavých tónech červená křivka vyšší než ostatní a naopak ve světlých tónech. To znamená, že vyvážení barev bude při změnách jasu obrazu poněkud nestabilní.

Barevný gamut

Přejděte k poslední sérii měření, která vám umožní objektivně vyhodnotit další důležitý parametr kvality obrazu: barevný gamut. Pro lepší představu o výsledcích a informované zhodnocení projektoru Vivitek H1180HD vám poskytnu stručný přehled.

Již ve 30. letech 20. století se k simulaci vizuálního barevného prostoru používaly matematické transformace – diagram CIE, „barevná podkova“, který znázorňuje celou škálu barev vnímaných lidským okem..

V 90. letech byl vyvinut sRGB, jakýsi barevný referenční standard: udává, jak čisté by měly být základní barvy a jakých tónů lze dosáhnout při jejich míchání, a také definuje bílý bod. Standard sRGB v diagramu CIE vypadá jako trojúhelník se souřadnicemi základních barev v jeho vrcholech.

Barevný gamut projektoru je také znázorněn jako trojúhelník v tabulce CIE: ukazuje, kolik barev dostupných pro naše oči dokáže projektor reprodukovat. Vše je velmi jasné.

Hlavní otázkou je, jak dobře barevný gamut pokrývá „podkovu“ diagramu CIE a jak dobře vypadá v porovnání s trojúhelníkem sRGB? Nyní jsme připraveni odpovědět na klíčové otázky.

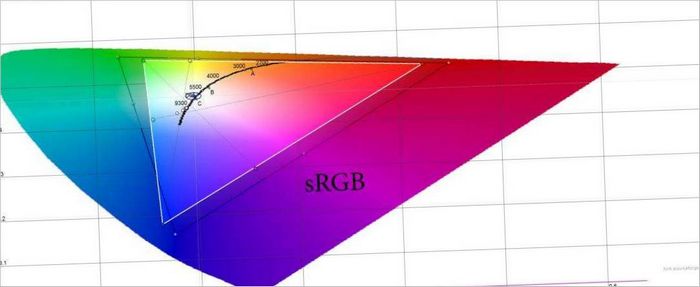

Níže uvedené grafy zobrazují kromě barevného gamutu také teplotu barev a odstíny šedé pro různé režimy.

V tabulce CIE jsou základní barvy na okrajích, a jak se blížíte ke středu, barvy se spojují a vytvářejí bílý bod. Pro vyhodnocení barevného gamutu projektoru se do grafu CIE vykreslí trojúhelník, jehož vrcholy jsou naměřené základní barvy vycházející z projektoru. Čtverec trojúhelníku – veškerý barevný výstup z projektoru. Pro srovnání, barevný prostor sRGB.

Černá čára popisuje polohu standardních barevných teplot. Obecně přijímaná barevná teplota je 6500 K, což je barevná teplota denního světla. Více – obraz bude chladnější, méně – teplejší.

Barevná teplota zařízení je určena klínem šedé barvy. Klín šedi – černé a bílé gradientní body vyznačené na souřadnicích CIE. Teplota barev projektoru je tam, kde jsou body soustředěny vzhledem k černé čáře. Pokud se body odchylují od křivky, znamená to, že se v obraze vyskytuje parazitní zabarvení odstín .

Celkový barevný rozsah je na projektor velmi dobrý. V režimu prezentace je modrý bod výrazně posunutý ve srovnání s ostatními režimy, což výrazně zužuje barevný gamut. Jasný Nejlépe popisuje červenou a modrou barvu, ale nejhůře popisuje zelené barvy.

Body šedého klínu mají mírné odchylky, s výjimkou nejtmavší hodnoty, která je naprosto normální. To znamená, že teplota barev je stabilní v celé škále šedi. Režim Bright má nejblíže k referenční teplotě 6500 K, ale body jsou oproti křivce výrazně posunuté, což znamená velmi silný zelenožlutý nádech, který kazí celý obraz.

Režimy Film a sRGB mají téměř stejnou barevnou teplotu kolem 9400 K, avšak režim Film tíhne k mírnému růžovému odstínu a režim sRGB k zelenému, s celkově stabilnější barevnou teplotou.

Právě zde vidíme, jaký je vlastně rozdíl mezi režimy Film, TV a Hra – teplota barev, která se zvyšuje ve stejném pořadí. Režim prezentace je téměř totožný s režimem přehrávání teploty barev.

Proč jsou hodnoty tak náchylné k chladu? Odpověď je jednoduchá. Většina světelných zdrojů používaných v interiéru má teplou barevnou teplotu. Vyrovnají chladnější hodnoty projektoru. Není praktické provádět konkrétní měření, i když máte lampy se stejnou teplotou barev jako v naší laboratoři, uvidíte jiný obraz. Vzhledem k rozdílným úrovním osvětlení, barvám stěn, od kterých se světlo již láme, s odstínem těchto stěn atd.d.

Shrnutí: Dobrý základní projektor pro kina

Celkově lze kinoprojektor Vivitek H1180HD charakterizovat pozitivně. Má široký barevný gamut a slušnou reprodukci stínů a světel, kromě režimu Vivid, bez nežádoucích odlesků v paprscích.

Rozsah režimů je zcela v souladu s názvem. Režimy Film, TV a Hra mají střední kontrast a nízkou gamu. Díky tomu je obraz sytější a „kontrastnější“ s nižší teplotou barev, což je v prostředí, kde není vyžadována přesnost barev, výhodou.

Ne nadarmo se říká, že když chceme bílou košili, přidáváme modrou, ne zelenou nebo manganovou. Jsme zvyklí vnímat bílou barvu jako namodralou. Pravá bílá při teplotě 6500K se bude mnoha lidem zdát trochu nažloutlá.

Režim prezentace bude užitečný. Podhodnocený barevný gamut v tomto případě nehraje zvláštní roli, ale gamut S-křivky a zvýšený kontrast rozhodně zlepší čitelnost diapozitivu i při jasném okolním světle.

Režim sRGB je užitečný, pokud je důležitá přesnost barev, protože poskytuje nejnižší dE. Blízká referenční gama také vytváří obraz, který je blízký referenčnímu. Nízký kontrast samozřejmě přináší mouchy, ale v porovnání s výhodami se s ním dá žít.

Pokud jde o režim Bright, v současné podobě pro něj nemohu najít rozumné využití. Obraz je příliš plochý, se silným parazitním nádechem a dE v barvách. A vysoký kontrast je jako lžíce medu v sudu dehtu.

Pokud nebudeme mluvit jazykem diagramů a grafů, ale jednoduše řečeno – projektor Vivitek H1180HD vám poskytne barevný obraz za více než 30 tisíc koruna. Pokud chcete sledovat dobré filmy na velké obrazovce v dobré kvalitě – kupte si směle tento model. Ale nesnažte se z něj vytlačit Hi End – kvalitní levné zahraniční auto se nikdy nestane vozem manažerské třídy s pozlaceným volantem..
